引孔打桩设备概述

引孔打桩设备用于在复杂地质（如硬岩、卵石层、回填土等）中预先钻孔，为后续桩基（如灌注桩、预制桩）施工提供导孔，解决直接打桩易偏位、断桩或效率低的问题。核心分为机械钻孔和高压水射流引孔两类。

主流设备类型与技术参数

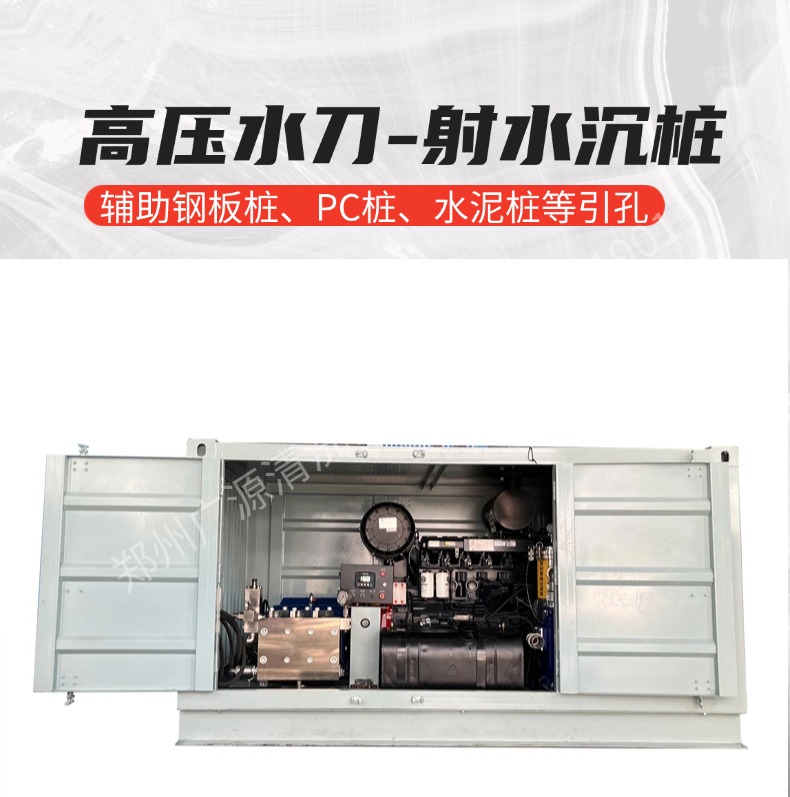

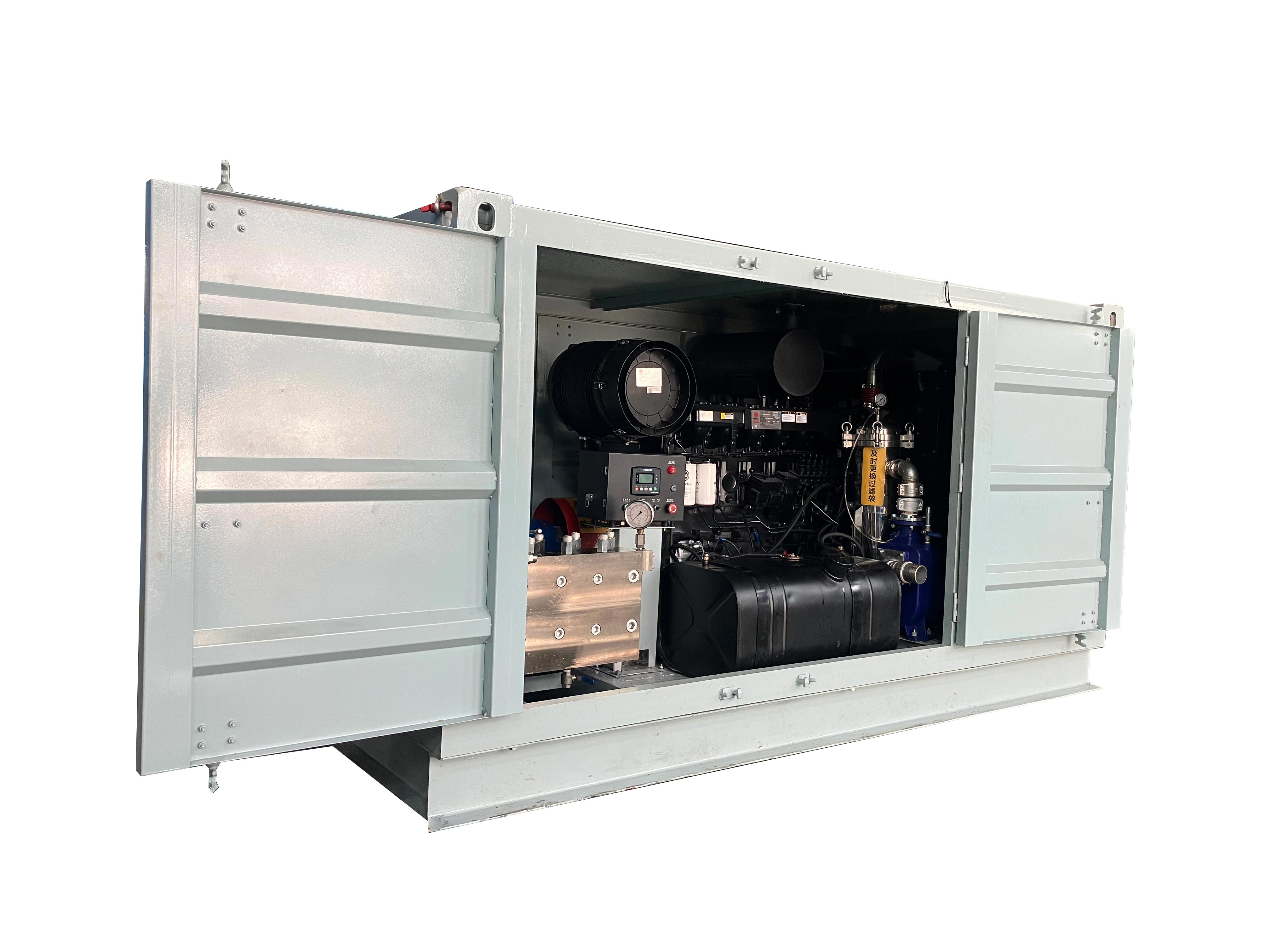

高压水射流引孔设备

水刀引孔机压力：200-400bar。孔径/深度：50-300mm孔径，深度可达30m。优势：无振动、低噪音，适合城市密集区或敏感地层。

组合式设备

旋喷钻机：高压水（或水泥浆）切割+旋转钻杆，用于软岩或加固地层。潜孔锤+旋挖：冲击破碎硬岩+旋挖排渣，效率提升50%以上。

复杂地质处理

岩层引孔：花岗岩、玄武岩中预钻孔，避免桩机损坏（如水刀或潜孔锤）。卵石层/孤石：高压水射流冲散卵石，辅助桩基贯入。

城市工程限制

临近建筑：无振动引孔减少对周边结构的影响。地下管线区：精准控制孔径，避免破坏管线。

特殊桩基需求

斜桩施工：水刀设备可调整角度，实现30°-60°斜孔。微型桩：50-200mm小孔径，用于边坡加固或历史建筑修复。

地质条件匹配

软土/砂层：优先选长螺旋钻机（成本低）。硬岩/孤石：必选高压水刀或潜孔锤设备。地下水位高：需配备泥浆护壁系统的旋挖钻机。

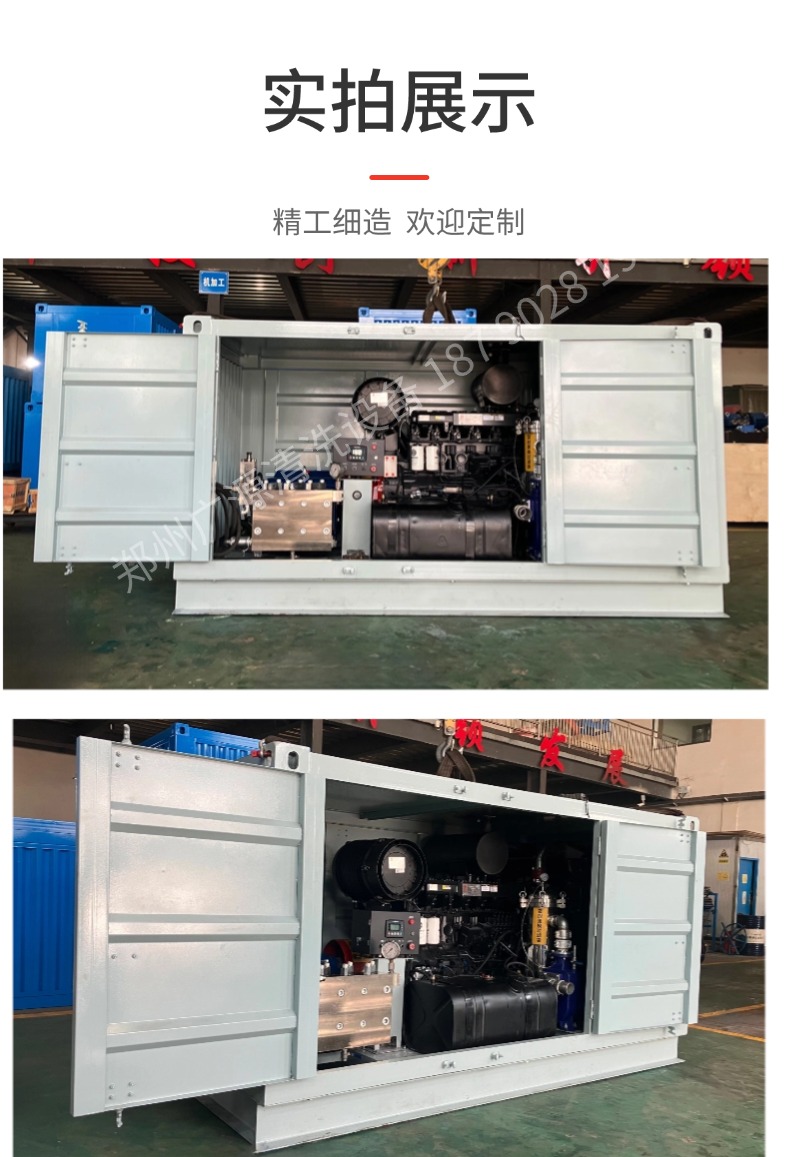

高压水刀设备

操作：高压软管需定期更换（每500小时），设置10米警戒区。喷嘴保养：每日清理砂料残留，防止堵塞。

总结：引孔打桩设备需根据地质硬度、孔径深度和环保要求综合选择。机械钻孔效率高、成本低，但受限于地质；水刀引孔适应性强，适合复杂工况，但成本较高。建议结合项目预算与工期，采用“机械+水刀”组合方案优化施工流程。
